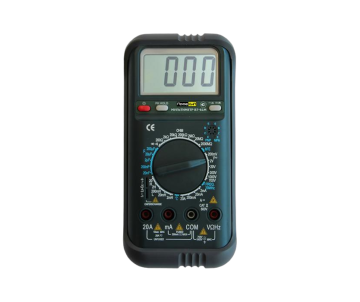

ПрофКиП В7-61М вольтметр универсальный (200 мВ - 1000 В)
- ГОСРЕЕСТР СИ РФ 50974-12 действителен до 24.08.2017
-
Рассмотрите замену:
ПрофКиП В7-61 вольтметр универсальный (200 мВ - 1000 В) за 40875₽
Сертификат PDF- Описание типа СИ
Назначение вольтметра универсального ПрофКиП В7-61М
Вольтметры универсальные ПрофКиП В7-61М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Особенности и преимущества вольтметра универсального ПрофКиП В7-61М
▪ 3¼ разрядный ЖК-дисплей
▪ Максимально индицируемое число: 1999
▪ Измерение постоянного напряжения: до 1000 В
▪ Измерение переменного напряжения: до 750 В
▪ Измерение силы постоянного /переменного тока: до 10 А
▪ Измерение сопротивления: до 2 ГОм
▪ Измерение частоты: до 15 МГц
▪ Измерение емкости: до 200 мкФ
▪ Измерение индуктивности: до 20 Гн
▪ Измерение скважности
▪ Измерение параметров транзисторов
▪ Автоматическая установка нуля
▪ Регистрация максимальных значений
▪ Защита измерительного входа
▪ Комплектуется защитным чехлом
Основные технические характеристики вольтметра универсального ПрофКиП В7-61М
|
Напряжение постоянного тока
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
200 мВ
|
0.1 мВ
|
±(0.5% + 4)
|
|
2 В
|
1 мВ
|
±(0.5% + 4)
|
|
20 В
|
10 мВ
|
±(0.5% + 4)
|
|
200 В
|
100 мВ
|
±(0.5% + 4)
|
|
1000 В
|
1 В
|
±(0.8% + 4)
|
|
Входной импеданс: 10 МОм
|
||
|
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
|
||
|
Напряжение переменного тока
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
200 мВ
|
100 мкВ
|
±(1.2% + 4)
|
|
2 В
|
1 мВ
|
±(1.0% + 4)
|
|
20 В
|
10 мВ
|
±(1.0% + 4)
|
|
200 В
|
100 мВ
|
±(1.0% + 4)
|
|
700 В
|
1 В
|
±(1.5% + 4)
|
|
Импеданс: 10 МОм
|
||
|
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
|
||
|
Частота: 40 Гц … 400 Гц
|
||
|
Сопротивление
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
200 Ом
|
0.1 Ом
|
±(1.0% + 4)
|
|
2 кОм
|
1 Ом
|
±(0.8% + 4)
|
|
20 кОм
|
10 Ом
|
±(0.8% + 4)
|
|
200 кОм
|
100 Ом
|
±(0.8% + 4)
|
|
2 МОм
|
1 кОм
|
±(0.8% + 4)
|
|
20 МОм
|
10 кОм
|
±(2.0% + 4)
|
|
2000 МОм
|
1 МОм
|
±(5.0% + 10)
|
|
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
|
||
|
Сила постоянного тока
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
2 мА
|
1 мкА
|
±(0.8% + 4)
|
|
20 мА
|
10 мкА
|
±(0.8% + 4)
|
|
200 мА
|
100 мкА
|
±(1.2% + 4)
|
|
20 А
|
10 мА
|
±(2.0% + 4)
|
|
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
|
||
|
Максимальный входной ток: 20 А (до 15 секунд)
|
||
|
Сила переменного тока
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
2 мА
|
1 мкА
|
±(1.2% + 4)
|
|
20 мА
|
10 мкА
|
±(1.2% + 4)
|
|
200 мА
|
100 мкА
|
±(2.0% + 4)
|
|
20 А
|
10 мА
|
±(3.0% + 5)
|
|
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
|
||
|
Максимальный входной ток: 20 А (до 15 секунд)
|
||
|
Частота: 40 Гц … 400 Гц
|
||
|
Емкость
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
20 нФ
|
10 пФ
|
±(2.5% + 5)
|
|
200 нФ
|
100 пФ
|
±(2.5% + 5)
|
|
2 мкФ
|
1нФ
|
±(2.5% + 5)
|
|
20 мкФ
|
10 нФ
|
±(2.5% + 5)
|
|
200 мкФ
|
100 нФ
|
±(5.0% + 4)
|
|
Примечание: Не подавать напряжение!
|
||
|
Испытание коэффициента HFE транзисторов
|
||
|
HFE
|
На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)
|
Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
|
|
Индуктивность
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
2 мГн
|
1 мкГн
|
±(2.5% + 5)
|
|
20 мГн
|
10 мкГн
|
±(2.5% + 5)
|
|
200 мГн
|
100 мкГн
|
±(2.5% + 5)
|
|
2 Гн
|
1 мГн
|
±(2.5% + 5)
|
|
20 Гн
|
10 мГн
|
±(5.0% + 4)
|
|
Примечание: Не подавать напряжение!
|
||
|
Частота
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
2 кГц
|
1 Гц
|
±(5.0% + 4)
|
|
20 кГц
|
10 Гц
|
±(5.0% + 4)
|
|
200 кГц
|
100 Гц
|
±(5.0% + 4)
|
|
2000 кГц
|
1 кГц
|
±(5.0% + 4)
|
|
10 МГц
|
10 кГц
|
±(5.0% + 4)
|
|
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
|
||
|
Температура
|
||
|
Диапазон
|
Разрешение
|
Точность
|
|
-40°С … 400°С
|
1°С
|
±(0.8% + 4)
|
|
400°С … 1000°С
|
1°С
|
±(1.5% + 15)
|
Условия эксплуатации вольтметра универсального ПрофКиП В7-61М
▪ Температура окружающего воздуха: 18°С … 28°С
▪ Относительная влажность: 40% … 80%
▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.
Условия транспортирования вольтметра универсального ПрофКиП В7-61М
▪ Температура окружающего воздуха: -10°С … 40°С
▪ Относительная влажность: не более 90%
▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.
Общие данные вольтметра универсального ПрофКиП В7-61М
▪ Питание: 9 В, тип «Крона»
▪ Габаритные размеры: 190х88.5х27.5 мм
▪ Вес: 0.320 кг
Комплект поставки вольтметра универсального ПрофКиП В7-61М
|
Наименование
|
Количество
|
|
Вольтметр универсальный ПрофКиП В7-61М
|
1 шт.
|
|
Измерительные провода
|
1 шт.
|
|
Термопара К-типа
|
1 шт.
|
|
Защитный чехол
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
