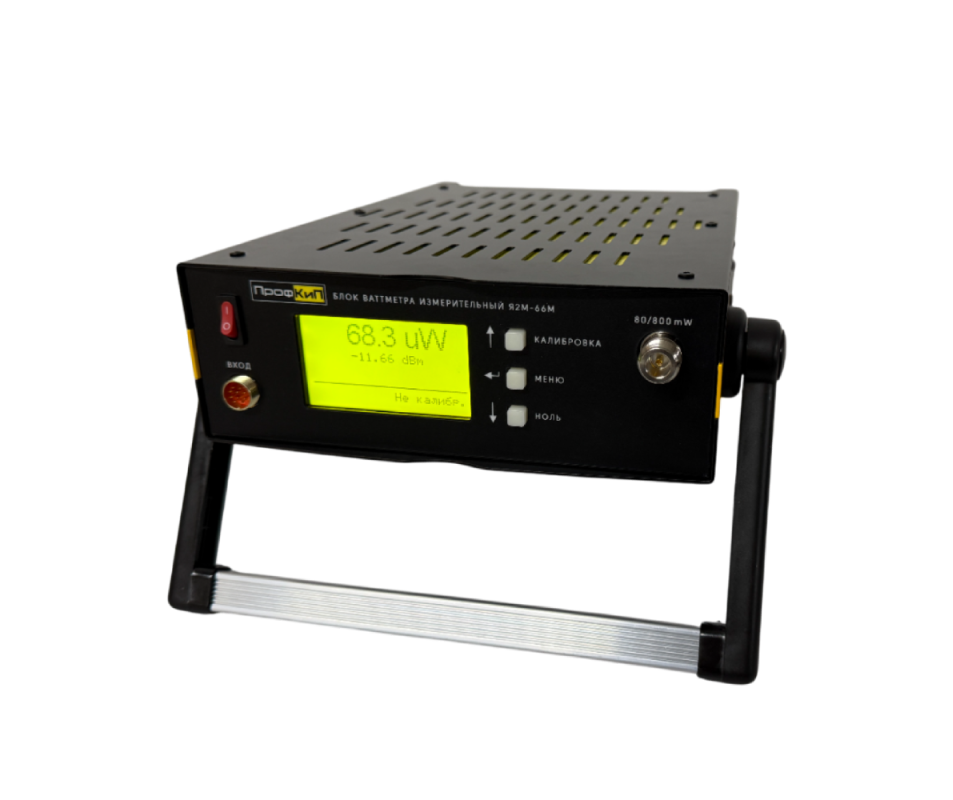

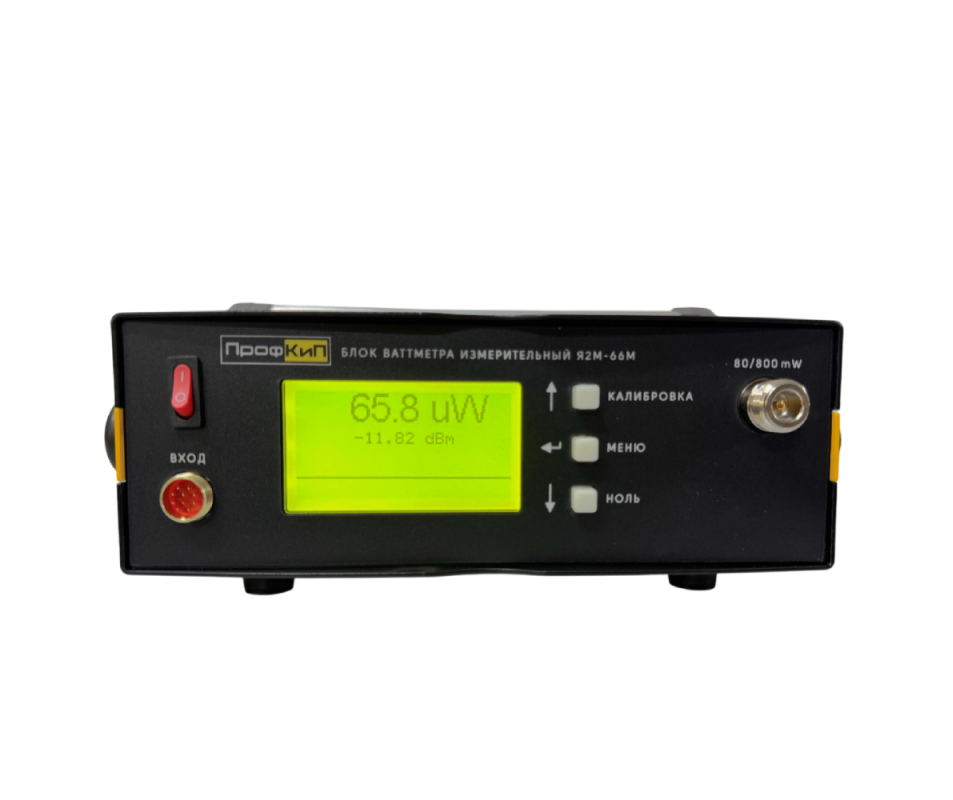

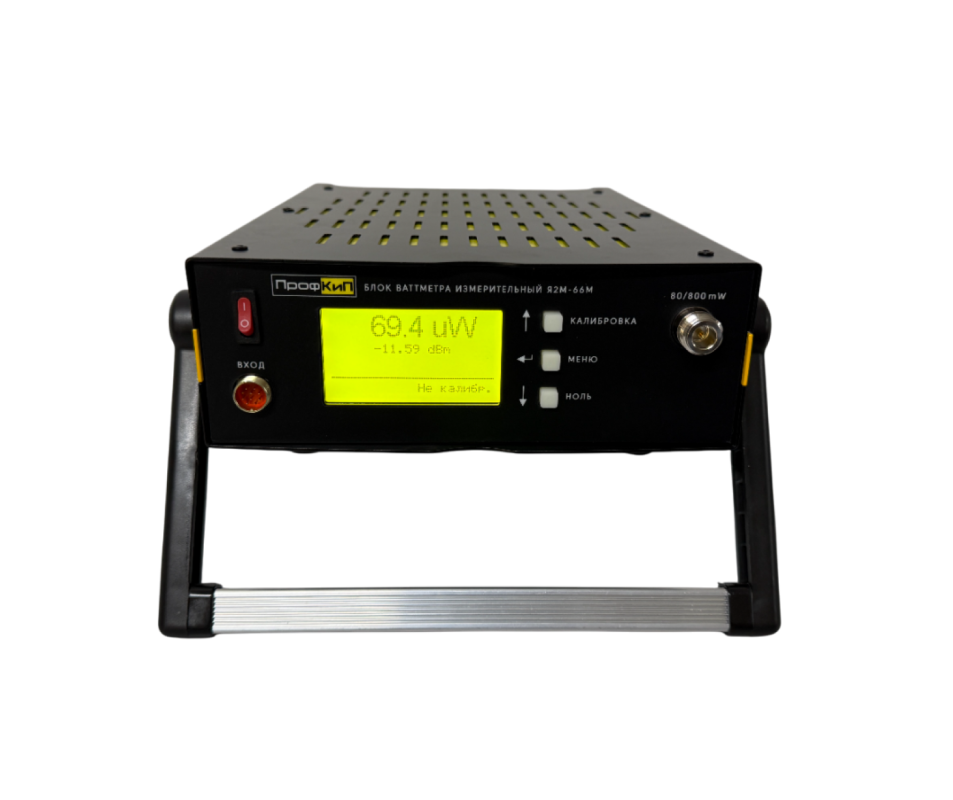

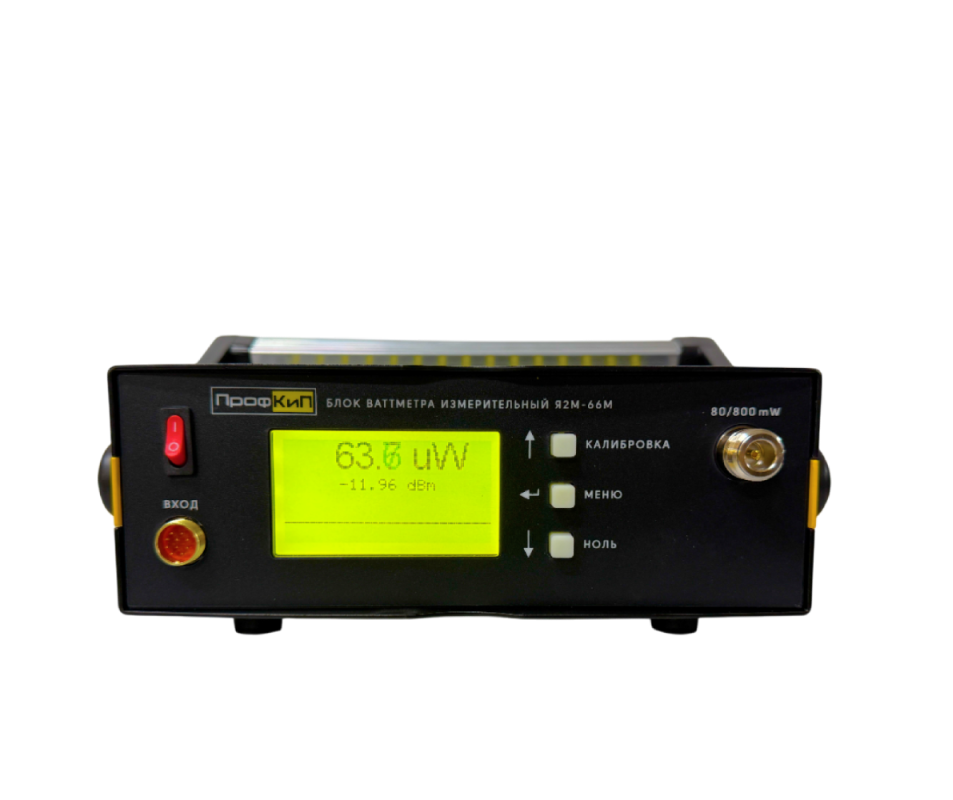

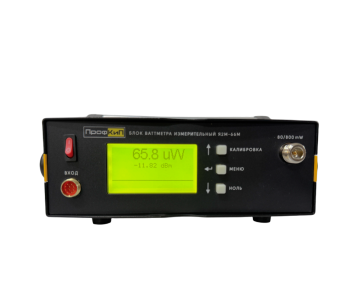

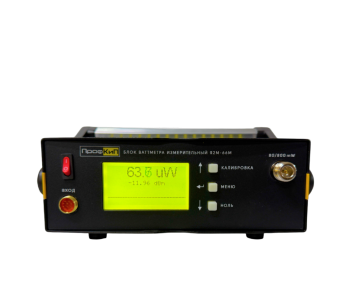

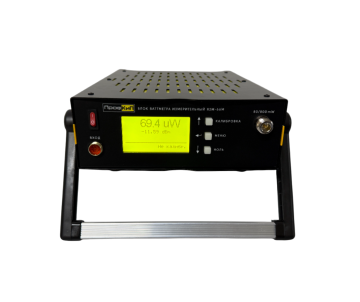

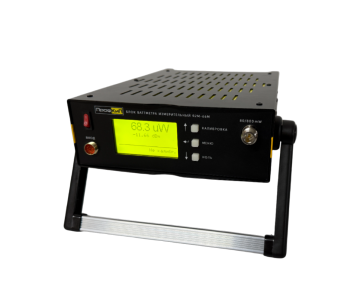

ПрофКиП Я2М-66М блок ваттметр измерительный (БИ)
- ГОСРЕЕСТР СИ РФ 70409-18 действителен до 19.02.2028
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение блока ваттметра измерительного ПрофКиП Я2М-66М
Блока ваттметра измерительный ПрофКиП Я2М-66М предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов
Особенности и преимущества блока ваттметра измерительного ПрофКиП Я2М-66М
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %

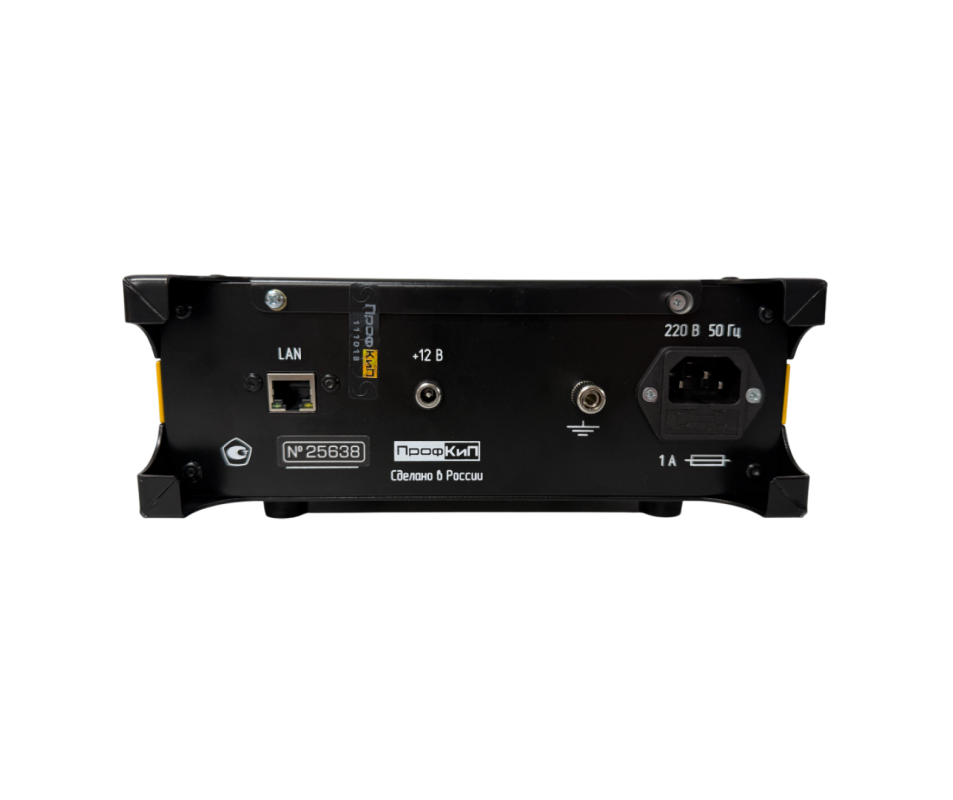

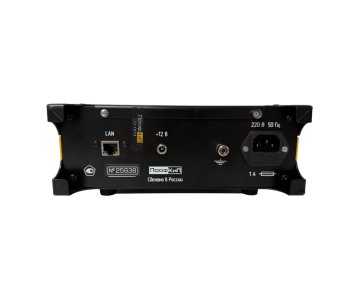

• Дистанционное управление (LAN) – опция
Основные функции блока ваттметра измерительного ПрофКиП Я2М-66М
• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Основные программные функции блока ваттметра измерительного ПрофКиП Я2М-66М
«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Рабочие условия эксплуатации блока ваттметра измерительного ПрофКиП Я2М-66М
• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%
Общие данные блока ваттметра измерительного ПрофКиП Я2М-66М
• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габаритные размеры: 235х325х95 мм
• Вес: 3.6 кг
Комплект поставки блока ваттметра измерительного ПрофКиП Я2М-66М
| Наименование | Обозначение | Количество |
| БИ ПрофКиП Я2М-66М | ПРШН 411613.011 | 1 шт |
| Вставка плавкая ВП2Б-1В (1.0 А 250 В) | ОЮ 0.481.005 ТУ | 2 шт. |
| Руководство по эксплуатации | ПРШН 411151.018 РЭ | 1 шт. |
| Формуляр | ПРШН 411151.018 ФО | 1 шт. |
| Кабель сетевой с заземлением | IEC-320-C14 | 1 шт. |
| Ящик укладочный | ПРШН 411161.120 | 1 шт. |
|
|
|
