ПрофКиП УПУ-1 - Установка Высоковольтная Испытательная Пробойная
- ГОСРЕЕСТР СИ РФ 78504-20 действителен до 29.06.2025
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-1:

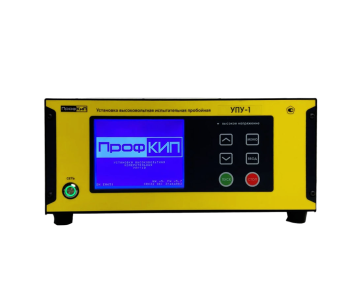

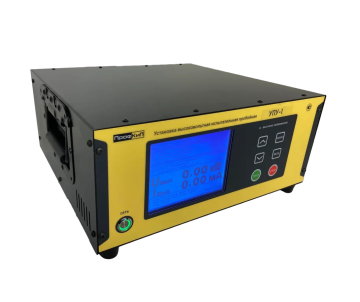

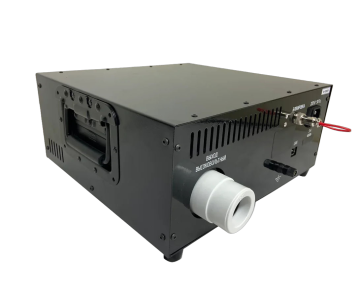

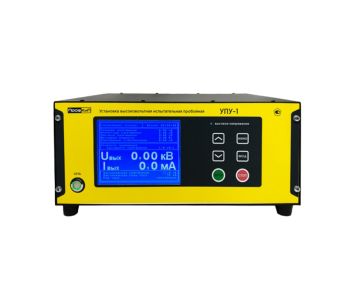

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-1 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.
Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-1:
- Высокая точность измерения напряжения и тока;
- Встроенное разрядное устройство;
- Переключение рода тока переменный /постоянный через меню;
- Автоматический и ручной режим работы, таймер;
- Звуковое предупреждение о включении высокого напряжения;
- Большой и четкий графический дисплей;
- Интуитивно понятный интерфейс управления;
- LAN порт для удаленного управления и автоматизации измерений (опция);
- Удобные, надежные металлические ручки для переноски.
Метрологические и технические характеристики установки ПрофКиП УПУ-1:
|
Диапазон измерения напряжения переменного тока, кВ
|
1
|
|
Диапазон измерения напряжения постоянного тока, кВ
|
1
|
|
Диапазон измерения силы переменного тока, мА
|
600
|
|
Диапазон измерения силы постоянного тока, мА
|
200
|
|
Потребляемая мощность Вт (не более):
|
1000
|
|
Максимальная выходная мощность в нагрузку, Вт
|
500
|
|
Пределы допускаемой относительной погрешности
измерения напряжения переменного тока промышленной
частоты
|
±(1,0+0,1·(uпред./u-1))
|
|
Пределы допускаемой относительной погрешности
измерения напряжения постоянного тока
|
±(1,0+0,1·(uпред./u-1))
|
|
Пределы допускаемой относительной основной погрешности
измерения силы переменного тока промышленной частоты
|
±(1,0+0,1·(iпред./i-1))
|
|
Пределы допускаемой относительной основной погрешности
измерения силы постоянного тока
|
±(1,0+0,1·(iпред./i-1))
|
- Программируемое время испытания, мин – 1 м … 59 м
- Программируемое время испытания, час – 0 ч … 24 ч
- Отключение высокого напряжения по окончании испытания – ручное /автоматическое
- Снятие заряда с емкостной нагрузки – встроенное
- Режим регулировка выходного испытательного напряжения – ручной /автоматический
- Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
- Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%
- Возможность подключения внешнего контакта блокировки подачи высокого напряжения
- Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения
Общие данные установки пробойной ПрофКиП УПУ-1:
- Напряжение сети 220 ± 22В; частота 50Гц
- Габаритные размеры (не более), мм – 185х385х360
- Вес (не более), кг – 20
Комплект поставки установки пробойной ПрофКиП УПУ-1:
- Установка высоковольтная испытательная пробойная ПрофКиП УПУ-1 (1 шт.)
- Высоковольтный кабель (1 шт.)
- Кабель сетевой (1 шт.)
- Предохранитель (2 шт.)
- Руководство по эксплуатации (1 шт.)
- LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной (дополнительная опция)
