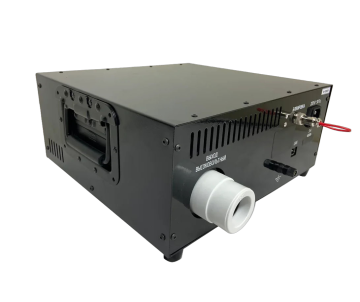

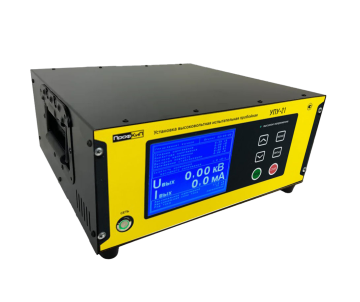

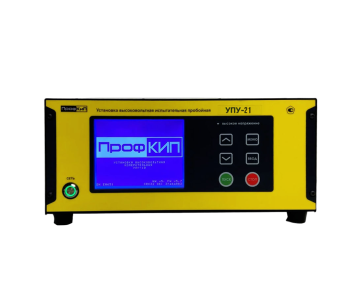

ПрофКиП УПУ-21 - Установка Высоковольтная Испытательная Пробойная

ПрофКиП УПУ-21 - Установка Высоковольтная Испытательная Пробойная

  • 180000₽

Назначение:


Установка высоковольтная испытательная пробойная УПУ- предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности:

·         Высокая точность измерения напряжения и тока;

·         Встроенное разрядное устройство;

·         Переключение рода тока переменный /постоянный через меню;

·         Автоматический и ручной режим работы, таймер;

·         Звуковое предупреждение о включении высокого напряжения;

·         Большой и четкий графический дисплей;

·         Интуитивно понятный интерфейс управления;

·         LAN порт для удаленного управления и автоматизации измерений (опция);

·         Удобные, надежные металлические ручки для переноски.


Характеристики


 Параметры
 УПУ‑1
 УПУ‑5
 УПУ‑6
 УПУ‑10
 УПУ‑15
 УПУ‑21
 УПУ‑22
 УПУ‑24
 УПУ‑200
 УПУ‑300
 УПУ‑500
 Диапазон измерения напряжения переменного тока
промышленной частоты
1
5
6
10
15
10
10
20
11
11
11
 Диапазон измерения напряжения постоянного тока, Кв
1
5
6
10
11
10
10
10
11
11
11
 Диапазон измерения силы переменного тока, мА
600
150
150
20
50
100
100
20
200
300
450
 Диапазон измерения силы постоянного тока, мА
200
20
20
10
10
15
30
5
50
50
50
 Потребляемая мощность Вт (не более):
1000
1000
1000
500
1000
1200
1800
1000
3500
4200
6500
 Максимальная выходная мощность в нагрузку, Вт
500
500
500
240
450
500
1000
400
2000
3000
4500
 Пределы допускаемой относительной погрешности
измерения напряжения переменного тока
промышленной частоты
±(1,0+0,1·(uпред./u-1))
 Пределы допускаемой относительной погрешности
измерения напряжения постоянного тока
±(1,0+0,1·(uпред./u-1))
 Пределы допускаемой относительной основной погрешности
измерения силы переменного тока промышленной частоты
±(1,0+0,1·(iпред./i-1))
 Пределы допускаемой относительной основной
погрешности измерения силы постоянного тока
±(1,0+0,1·(iпред./i-1))


    * U – измеренное значение напряжения, кВ


U
пред. – верхний предел диапазона измерений напряжения, кВ

   I – измеренное значение силы тока, мА

Iпред. – верхний предел диапазона измерений силы тока, мА

 Программируемое время испытания, мин
1 м … 59 м
 Программируемое время испытания, час
0 ч … 24 ч
 Отключение высокого напряжения по окончании испытания
ручное /автоматическое
 Снятие заряда с емкостной нагрузки
встроенное
 Регулировка выходного испытательного напряжения
ручной /автоматический
 Полярность выходного напряжения постоянного тока
отрицательная (по спец. заказу возможно изготовление
 установки с положительной полярностью)
 Максимальное время работы
не более 8ч – при загрузке не более 20%
-не более 1ч – при загрузке 100%
 (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения

Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения


Общие данные:


Напряжение сети 220 ± 22В; частота 50Гц;

 Параметры
 габаритные размеры (не более) мм:
вес (не более) кг:
УПУ-1
165х365х340
20
УПУ-5
165х365х340
27
УПУ-6
165х365х340
27
УПУ-10
165х365х340
25
УПУ-15
165х365х340
27
УПУ-21
165х365х340
27
УПУ-22
блок индикации: 165х365х340;
высоковольтный блок: 335х330х325
блок индикации: 14;
высоковольтный блок: 40
УПУ-24
165х365х340
27
УПУ-200
блок индикации: 165х365х340;
высоковольтный блок: 380х375х330
блок индикации: 14;
высоковольтный блок: 49
УПУ-300
блок индикации: 165х365х340;
высоковольтный блок: 425х400х395
блок индикации: 14;
высоковольтный блок: 65
УПУ-500
блок индикации: 165х365х340;
высоковольтный блок: 455х440х425
блок индикации: 14;
 высоковольтный блок: 78

Комплект поставки:


Установка высоковольтная испытательная пробойная ПрофКиП (1 шт.)

Высоковольтный кабель (1 шт.)

Кабель сетевой (1 шт.)

Предохранитель (2 шт.)

Руководство по эксплуатации (1 шт.)
